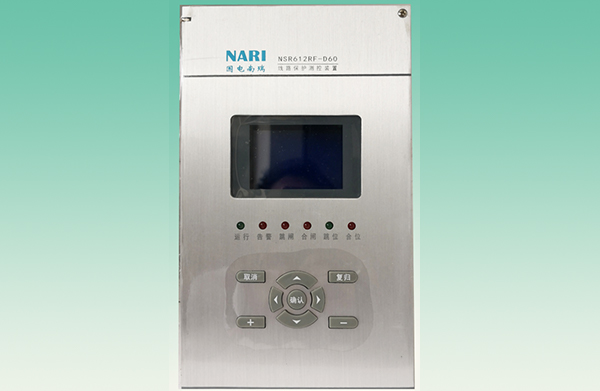

南瑞NSR600RF系列微机保护装置
概述：
NSR600RF-D系列保护测控装置应用范围广泛，既适用于电力系统110kV及以下电压等级的变电站，也适用于发电厂、水电站中的开关站，也适合于有人值班、少人值班或无人值班变电站；既适合于新建变电站的综合自动化系统，也适合于常规变电站（老变电站）的自动化改造；既能以集中组屛方式构成变电站自动化系统，又能以全分散或者两者兼顾的局部分散模式构成变电站自动化系统；既能构建保护、监控相对独立配置的变电站自动化系统，也能构建保护监控一体化配置的变电站自动化系统。同样适用于公路、电气化铁路、地铁、矿山、石化、冶金、港口、供水、环保、机房及其他工业自动化领域。
NSR600RF-D系列保护测控装置主要类型：
1. NSR612RF-D00分段保护测控装置：适用于35kV及以下各电压等级的经消弧线圈接地（含小电阻接地）或不接地系统中分段 开关的保护测控。
2. NSR612RF-D01馈线保护测控装置：适用于20kV及以下各电压等级的馈线的保护测控。
3. NSR612RF-D02分段保护测控装置：适用于110kV分段的保护测控。
4. NSR612RF-D03线路保护测控装置：适用于66kV及以下电压等级的线路保护测控。
5. NSR618RF-D00短线路纵差保护测控装置：适用于35kV及以下各电压等级短线路要求光纤差动的保护测控。
6. NSR631RF-D00配电变、厂用变、接地变保护测控装置：适用于35kV及以下电压等级配电变、厂用变、接地变的保护测控。
7. NSR621RF-D00电容器保护测控装置：适用于35kV及以下各电压等级电容器具备不平衡电压、不平衡电流的保护测控。
8. NSR624RF-D00电容器保护测控装置：适用于35kV及以下各电压等级电容器具备放电线圈的保护测控。
9. NSR625RF-D00电容器保护测控装置：适用于35kV及以下各电压等级电容器具备两组差压的保护测控。
10. NSR623RF-D00电容器保护测控装置：适用于35kV及以下各电压等级电容器具备三组差压的保护测控。
11. NSR691RF-D00变压器差动保护装置：适用于110kV及以下电压等级的三圈变压器四侧差动保护。
12. NSR691RF-D01变压器差动保护装置：适用于110kV及以下电压等级的三圈变压器三侧差动保护。
13. NSR691RF-D02变压器差动保护装置：适用于110kV及以下电压等级的二圈变压器三侧差动保护。
14. NSR691RF-D03变压器差动保护装置：适用于110kV及以下电压等级的二圈变压器二侧差动保护。
15. NSR692RF-D00变压器后备保护装置：适用于110kV及以下电压等级的变压器35kV及10kV侧后备保护。
16. NSR692RF-D01变压器后备保护装置：适用于110kV及以下电压等级的变压器110kV侧后备保护。
17. NSR693RF-D00变压器后备保护装置：适用于66kV及以下电压等级的变压器两侧后备保护。
18. NSR695RF-D00变压器后备保护测控装置：适用于110kV及以下电压等级的变压器35kV及10kV侧后备保护测控。
19. NSR695RF-D01变压器后备保护测控装置：适用于110kV及以下电压等级的变压器110kV侧后备保护测控。
20. NSR698RF-D00变压器非电量保护装置：适用于110kV及以下电压等级的变压器的非电量保护,具备4路非电量跳闸开入。
21. NSR698RF-D01变压器非电量保护装置：适用于110kV及以下电压等级的变压器的非电量保护,具备8路非电量跳闸开入。
22. NSR641RF-D00进线和桥备用电源自投装置：适用于110kV及以下各电压等级的进线和桥备自投。
23. NSR642RF-D00变压器备自投装置：适用于110kV及以下各电压等级的变压器备自投。
24. NSR641RF-D01分段开关备用电源自投装置：适用于110kV及以下各电压等级的分段开关备自投。
25. NSR642RF-D01分段开关保护测控及备用电源自投装置：适用于110kV及以下各电压等级的分段开关的保护测控及备自投。
26. NSR641RF-D02电厂厂用电备用电源自投装置：适用于电厂35kV及以下各电压等级的厂用电备自投。
27. NSR653RF-D00小接地选线装置：适用于中性点不接地或经消弧线圈接地系统的接地选线或母线绝缘监视。
NSR600RF-D系列保护测控装置主要特点：
硬件结构单元化、全密封、单元内各模件独立金属腔体、自检和冗余措施完善，抗干扰性能好；
软件面向控制对象开放式设计，实现模块化，可查询CPU状态及保护中间过程；
人机接口由大屏幕液晶显示器和薄膜按键组成，信息显示汉化；
详尽的大容量的事件记录功能，便于分析事故及观察运行工况；
保护动作信息及预告信息可由单元转化为遥信上送，提高动作及返回信息实时性；
各种保护跳闸逻辑出口可灵活组态配置，便于现场的调试；
各种保护投入的硬控制压板可灵活组态配置并转化为遥信上送，可远方遥控投退保护压板，便于现场的运行；
交流量开关量录波功能、录波波形就地显示及后台软件分析相结合；
通讯可采用CAN网、485、光纤、以太网等介质，以单网、双网、三网方式与监控系统通讯，通讯速度快、可靠性高，支持IEC60870-5-103标准；
32位浮点功能的DSP和16位AD宽幅模数转换，24点/周波采样，运算速度快，采样精度高；
测量精度系数单独存放在交流采样模件的E2PROM中，独立性好，便于维护；
保护定值多区域相对独立的E2PROM/DSRAM中存放，自动互相校验，自行修复，完全避免运行中定值缺损或丢失；
单元自带蜂鸣器件，故障告警；
小接地选线单元内部独立配置，亦可通过网络通讯集中选线或试跳；
断路器操作和非电量回路符合反措要求；
装置可接打印机，进行本地汉字打印事件、波形、定值；
采用硬件实时时钟，掉电后仍连续计时，可采用GPS差分、节点、通讯对时；
带有开出及信号试验功能，方便现场调试；
可以本地或远方整定定值，15套定值存储，满足各种运行方式对定值的需求；
