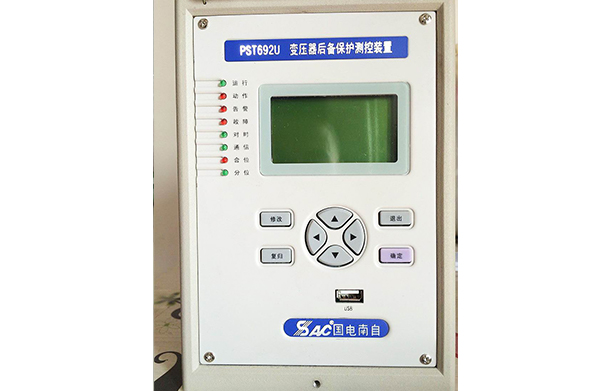

PST692U变压器后备
    • PST692U变压器后备

    PST692U变压器后备

    1、主要用途及方案 PS690U 系列保...

    产品介绍

    1、主要用途及方案

    PS690U 系列保护测控装置由线路保护,变压器保护,电容器保护,电抗器保护,备用电源自投,电动机保护等组成,可用于 110kV 及以下电压等级的电网和发电厂厂用电系统。通过采用高性能 32 位 CPU 将保护、测控、通信功能集成于一体,适合与变电站综合自动系统或电厂电气自动化系统配套。装置可以 组屏集中安装,也可直接安装于开关柜上进行分散式控制。

    2、 技术特点

    采用国际流行的高速处理器,主频为200 MHz,内置资源丰富,外围电路设计简单,保证产品的制造质量及其稳定性。充足的硬件资源,4M 字节 Flash Memory 存储器,8M 字节 SDRAM。

    带有 USB 接口,可通过 U 盘直接升级装置程序,也可把动作信息和故障录波数据直接存入 U 盘, 方便故障分析。

    测量三相电流和零序电流(Ia,Ib,Ic,Io),三相或线电压(Uan,Ubn,Ucn,Uab,Ubc,Uca), 有功功率 P,无功功率 Q,功率因素 cosφ ,频率 f,有功电量 kWh,无功电量 kVarh。

    电流、电压、功率、电度的测量值不仅反映基波,还可正确反映 2~13 次谐波,从而使测量结果与专用测量表计一致。

    具有一路 4~20mA 直流模拟量输出(可自定义为电流、电压或功率),取代交流采集变送器。

    至多14 路用户可自定义名称的开入量接口。

    保护元件的出口方式可通过跳闸矩阵进行整定,方便用户选择要动作的继电器。所有继电器出口接点可选择为跳闸接点(自动返回)或信号接点(复归后返回)。

    自带操作回路,可自适应0.5A~5A 开关跳合闸电流。

    GPS 对时可采用硬接点分脉冲或秒脉冲方式,同时也支持 IRIG-B 对时方式(RS485 接口)。

    差动保护具有防止设备启动或区外故障时TA饱和导致差动保护误动的判据。

    有效、可靠的PT断线判据,有效防止电机低电压元件误动作。

    两个100M 以太网通信接口,一个RS485通信接口,支持 IEC60870-5-103,Modbus 等规约。

    9条故障录波,每条录波包含1.9 秒的采样点和幅值录波,采样点录波至多包含 14 路模拟量(间隔为 1mS),幅值录波至多包含 40 个模拟量幅值和 32 个开关量(间隔为 5mS)。

    2 条电动机启动录波(间隔为 100mS),启动前 1S,启动后 29S。录波采用标准 Comtrade 格式。

    采用全图形化编程技术以及稳定、可靠的保护继电器库,提高程序的可靠性及正确性。

    整机静态功耗低(约 6W),液晶模块采用新工艺,寿命大为提高。

    高抗干扰性能,通过 10 项电磁兼容检测认证,快速瞬变、静电放电、浪涌抗干扰性能均达到(Ⅳ级)标准。

    工作环境温度范围:-25℃~+55℃(液晶无模糊、迟钝现象)。

    型号分类:

    PSL 691U 线路保护测控装置

    PSL 691US 线路保护测控装置

    PST 691U 变压器差动保护装置

    PST 691UF 变压器非电量保护装置

    PST 692U 变压器后备保护测控装置

    PST 693U 变压器保护测控装置

    PSC 691U 电容器保护测控装置

    PSR 691U 电抗器(电缆)差动保护装置

    PSP 691U 备用电源自投装置

    PSV 691U PT 保护测控装置

    PSV 692U PT 并列装置

    PSV 693U PT 并列装置

    PSM 691U 电动机差动综合保护装置

    PSM 692U 电动机综合保护测控装置

    PSM 693U 同步电动机差动综合保护装置

    PSM 694U 同步电动机综合保护装置

    PSM 695U 电动机差动保护装置
